Цена: 51 000 руб.
Подробнее
Заказать расчет стоимости Задать вопрос

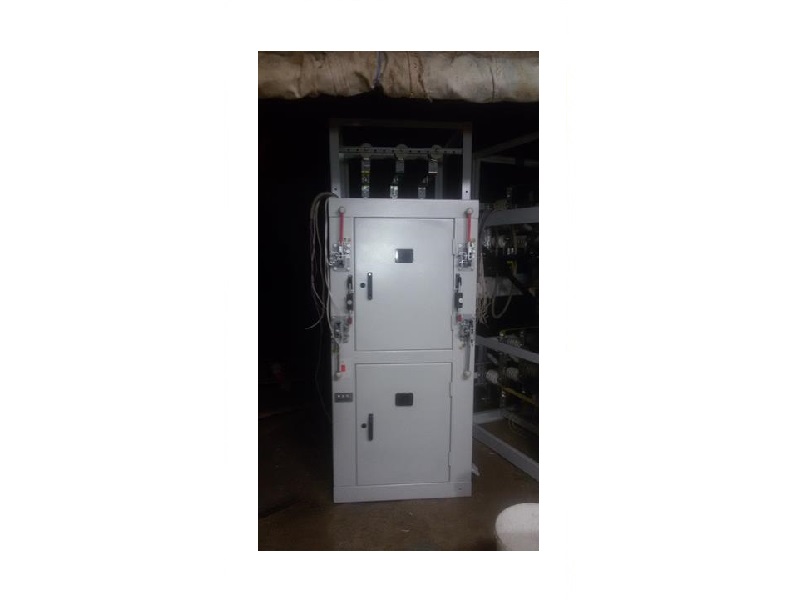

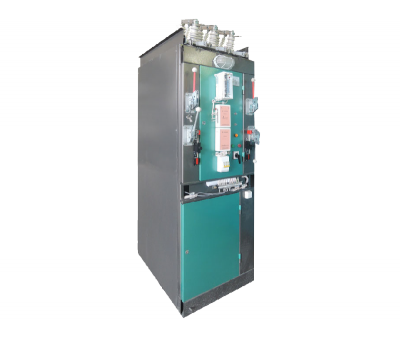

Ячейка КСО 292 кВА модель из ряда оборудования, к которым применяется обслуживание одностороннего способа. Их используют в роли приемников распределителей электрический энергии трехфазного переменного тока, частота которого составляет 50 Гц с напряжением в 6-10 кВ. Данные ячейки нередко и успешно используют в сетях, где присутствует изолированная нейтраль.

Область применения подстанции

Подстанции можно эксплуатировать в большом количестве сфер:

  • нефтяной промышленности,
  • сельского хозяйства
  • железнодорожного и водного транспорта,
  • в городских сетях,
  • в легкой промышленности,
  • объектах гражданского назначения,
  • также инфраструктуры.

Кроме этого, камеры нередко устанавливают в качестве компонента состава распределительных устройств во время проведения строительных работ, модернизации, а также расширении и реконструкции.

Камеры или как их дополнительно могут обозначать – ячейки из модельного ряда КСО 292 нередко используют внутри в помещений, а также они могут вводится в эксплуатацию в любой сезон, вне зависимости от температурных режимов. Ячейкам КСО 292 характерны такие особенности стойкости к влиянию множества внешних воздействий:

  • допустимая температура для работы -45°С до +40 °С;
  • позволительное атмосферное давление от 86,6 до 106,7 кПа;
  • разрешимая к эксплуатации влажность может составлять 75 % при условии температурного режима +15 °С;
  • позволительная высота установки над уровнем моря не должна быть выше 1000 м;
  • тип разрешимой атмосферы должен быть II промышленная в соответствии с ГОСТ 15150;
  • должны отсутствовать взрывоопасные объекты, пыль, пары, газы, которые могут повредить конструкцию металлических каркасов или изоляцию камеры;
  • сейсмоустойчивость не должна быть выше 9 баллов, согласно шкале MSK-64 в соответствии с ГОСТ 17516.1.

При эксплуатации важно уделять внимание данных факторам и особенностям эксплуатации, чтобы добиться правильного применения ячеек.

Условные обозначения

Ячейкам КОС 292 характерен следующий список условных обозначений:

  • 292 - серия и год выпуска модификации ячейки;
  • А - номер классической схемы первичных соединений оборудования;
  • В - номинальное значение напряжения ячейки;
  • С - значение тока отключения выключателя;
  • D - номинальное значение тока главных цепей ячейки;
  • Е - климат, разрешимый для установки и эксплуатации, а также требования к способу размещения по ГОСТ.

Комплектность подстанции

Камеры КСО 292 кВа включают в себя обязательные компоненты конструкции, в список которых можно включить:

  • шинный разъединитель;
  • вакуумный выключатель;
  • привод разъединителя;
  • трансформатор тока;
  • линейный разъединитель;
  • трансформатор тока нулевой последовательности;
  • перенапряженный нелинейный разъединитель.

В некоторых ситуациях камеры одностороннего обслуживания могут дополнительно совершенствоваться и модернизироваться некоторыми элементами комплектации, исходя из того, в каких сферах и с каким назначением он будет применятся в эксплуатации.

Технические характеристики КСО 292 кВа

Параметр Значение
Номинальное напряжение Линейное 6,0; 10,0 кВ
Номинальный ток сборных шин до 1250 А
Значение номинального тока главных цепей 630 – 12501 А
Номинальный ток главных цепей камер КСО-292 с выключателями нагрузки, трансформаторами напряжения, силовыми трансформаторами и предохранителями 630 А
Значение тока термической стойкости 25,03 кА
Способ изоляции Воздушный
Способ присоединений Кабельное или шинное
Способ обслуживания Односторонний

Защита устройства

Ячейки КСО 292 имеют высокий уровень качества защиты по ГОСТ 14254.

IP20 - степень защиты для наружных оболочек фасада ячейки, а также ее боковых сторон.

IP30 - надежная степень защиты по ГОСТ для боковых стенок камер, которые являются крайними в ряду.

IP00 — высокая степень защиты для остальных частей применяемой в эксплуатации ячейки.

Купить КСО 292 в Москве

Приобрести камеру КСО 292 можно, оформив соответствующую спецформу на сайте. Заказ также можно оформить, позвонив по номеру телефона 8 800 302 94 78

Дополнительно заказ можно оформить, отправив письмо по электронному адресу info@energo-prom-ktp.ru

В ассортименте магазина можно приобрести камеры КСО 292 в базовой комплектации или приобрести дополнительные элементы конструкции, исходя из назначения и сферы применения камеры.


Купить КСО 292 в Перми

Купить КСО 292 с доставкой и установкой под ключ в Перми. Более подробную информацию по доставке, цене и монтажу, можно получить обратившись в наш офис или телефону 8 800 302 94 78.
